排气系统耐高温漆W61-650耐高温漆专为消声器、排气管的腐蚀工况而研发，符合国内外农机、柴油机、重卡企业对排气管涂料的性能要求。
组成：
双组份有机硅耐高温油漆，组分一由专用有机硅树脂、耐高温颜料、防锈颜料、溶剂、助剂等组成，组分二为添加剂。
底漆： 暗红色、灰色 20+0.3kg/组
面漆： 黑色、银色 20+0.4kg/组

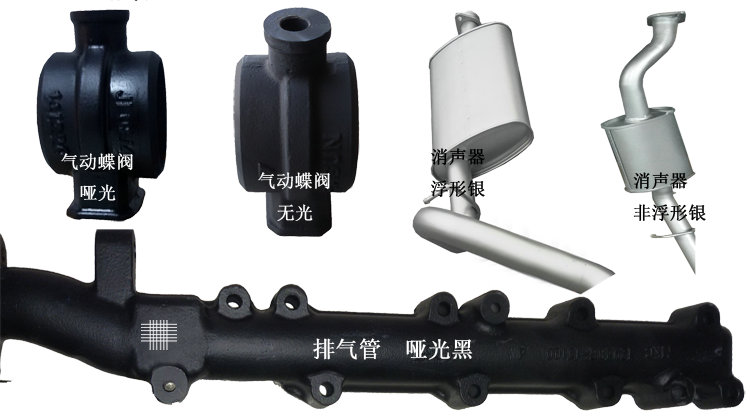

W61-650排气管耐高温漆喷涂效果
性能：
高温、常温、冷热交替下，保持优良的机械性能，防腐蚀性能、装饰性能。
批次稳定，不同批次产品性能、外观一致。
适用流水线喷涂、无气喷涂、静电喷涂、空气喷涂等多种施工方式。
用途：
适用底材：碳钢、铸铁、冷轧钢、镀铝板等。
双狮W61-650耐高温漆用于商用汽车、农用车、摩托车、越野汽车的排气系统的涂装；起到防腐及装饰作用。
双狮W61-650耐高温漆部分用户：
一拖集团、时风集团、中联重机、约翰迪尔；陕汽重卡、大运重卡、一汽解放、中国重汽等。
| 光泽 | 1-1.5 |
| 粘度（涂-4） | 30～50s |
| 干燥时间 | 烘干：210～220℃：40分钟 |
| 比重 | 1.75 |
| 柔韧性 | 1mm |
| 附着力 | 1级 |
| 耐冲击强度 | 50kg·cm |
| 耐热性（650℃ 200h） | 漆膜完好 |
| 耐盐雾（中性） | （210℃～220℃，烘干）200h |
| （650℃，200h高温冲击后）200h | |
| （600℃，24h高温冲击后）500h | |
| 耐温变（6个循环） | 漆膜完好 |
| （试板经600℃，25分钟高温冲击后放入室温自来水中）漆膜完好 |
推荐膜厚：底漆:30～40μm;面漆:25～35μm;
稀释剂：专用稀释剂
适用期：无限制
工具清洗：专用稀释剂
开罐后，按推荐比例加入乙组份，混合均匀。
施工方法：手工喷涂、静电喷涂
无气喷涂 | 空气喷涂 | 静电喷涂 | |
稀释量：（重量比） | 底漆30%～40%, 面漆20%～40% | 底漆30%～40%, 面漆20%～40% | 底漆：40%； 面漆：20%～40% |
喷涂压力 | 12～15MPa | 0.3～0.4MPa | 底漆18MPa；面漆20MPa |
静电值 | —— | —— | 15～55MΩ |
注意：稀释剂的选用应依据施工方式、涂装条件、干燥要求等选用合适的稀释剂。
涂装间隔：（底漆、面漆之间）
底材温度，℃ | 5 | 20 | 30 |
最短间隔，小时 | 2 | 1 | 0.5 |
最长间隔 | 不限 | ||
干燥时间：
底漆、面漆喷涂完成后，静置30分钟，然后送入烘箱烘干。烘箱初始温度不高于100℃。缓慢升温至210～220℃，烘烤40分钟。
施工条件：
环境温度：2℃～40℃；相对湿度：25%～75%;
被涂基材必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸喷砂方法达到标准sa2.5级也可手工除锈达到标准st3级，粗糙度达30～70μm；
排气系统耐高温漆
汽车配件专用漆
天津市双狮涂料有限公司 备案号：
