水性环氧底漆的配套及施工工艺？

任务事物发展都经历着成长，再淘汰的过程，随着人们环保理念的不断深入，各类溶剂挥发性强的涂料面临很大的困境，近几年水性工业涂料市场如像春天来临一般，生机盎然。水性化的涂料功能性近几年也有显著提高。

双狮水性环氧底漆在钢结构领域使用广泛，对基材附着力强，防锈效果好，可配套多种面漆，在不同防腐蚀环境中均可使用。下面我们来了解一下，水性环氧底漆几种常用的配套：

适用于室内钢结构防腐涂装：

ED500(W)水性环氧底漆+EM400(W)水性环氧面漆

适用于桥梁、建筑等大型项目长效防腐涂装

ZD700(W)水性环氧富锌底漆+EZ28(W)水性环氧云铁中间漆+FC1200(W)水性氟碳漆

适用于镀锌钢结构的防腐蚀涂装

ED1000(W)水性环氧底漆+PU500(W)丙烯酸聚氨酯面漆

俗话说三分涂料，七分施工，可以看出施工前的重要性！下面就以钢结构常见防腐为例，用水性环氧底漆配套水性丙烯酸聚氨酯面漆，了解一下其涂装工艺。

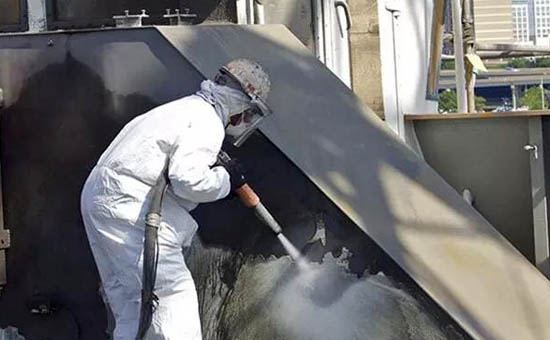

（1）钢结构表面进行喷砂处理，达到除锈等级Sa2.5级标准，粗糙度达到35-75μm为宜；表面不得有油污或灰尘，应清洁干净；尖锐凸起处或棱角打磨平整；表面处理完成后应在4小时内进行涂装。

（2）涂装水性环氧底漆，底漆与固化剂按照5:1的配比混合，加入适量水，充分搅拌均匀。采用喷涂工艺涂装2道，每道间隔为表干时间，涂装完成间隔24小时涂装面漆。

（3）涂装水性丙烯酸聚氨酯面漆，面漆与固化剂按照5:1的配比混合，加入适量水，充分搅拌均匀。采用喷涂工艺涂装2道，每道间隔为表干时间。

（4）施工完成后检测漆膜厚度是否符合标准，颜色是否均匀一致，有无漏涂、起泡、针孔等问题，对漆膜缺陷处要及时修补。
