氟碳漆与氟碳喷涂两者根本不是一个概念。
氟碳漆是一种常温自干性的油漆，适用于外墙、钢结构的防腐涂装。
而氟碳喷涂是一种工艺，是一种液态静电喷涂的方式。
下面我们来分别详细了解一下氟碳漆和氟碳喷涂：
氟碳漆是以氟树脂为主要的成分。氟碳漆的氟含量与涂料的耐久性等一些性能是有影响的。双狮涂料所生产的氟碳漆氟碳漆氟含量高，符合国家标准。如搭配配套油漆。防腐可长达20年。
氟碳漆优势：
1.因氟碳漆中的氟树脂含有大量的化学键，决定了氟碳漆的耐紫外线。因此长期使在户外，漆膜可不粉化，不褪色。
2.氟碳树脂另一个特性就是自清洁性。由于涂层表面张力小，污物和水很难粘附在上涂层上面。非常容易清洗。从而降低了维护成本。
3.化学防腐蚀性。漆膜耐酸、耐碱、耐盐等化学溶剂。适合重防腐领域。
4.氟碳漆颜色多样，可以根据色卡自行定制漆膜的颜色，氟碳漆有实色漆和带有金属质感的面漆，光泽度高，具有优异的装饰性。
氟碳喷涂是采用液态氟碳漆喷涂在铝合金制品上。氟碳喷涂为高档的铝材表面涂装工艺，故对全过程的质量要求严格。目前，国际上公认的检查涂装质量的主要标准为美国建筑制造业协会标准AA-MA605.02.90。该标准中的一些主要技术指标为：
1.涂层的厚度为：30.5微米（2层）、40.6微米（3层）
2.附着性：1/16"方格，湿、干涂层时均无脱落。（可参照GB/T5237.5－2000）
3.冲击性：1/10"变形，无脱落。（可参照GB/T1732.5-1993）
4.耐酸性：1%盐酸滴在表面，15min后无侵蚀
5.耐碱性：Mortar Pat 实验，24H无侵蚀。
6.耐清洁剂：浸泡于30%、38摄氏底清洁剂中，72H无侵蚀。
7.耐盐雾污染：5%的38摄氏度的盐水300H，底层脱落小于1、16"。
氟碳喷涂工艺的流程：

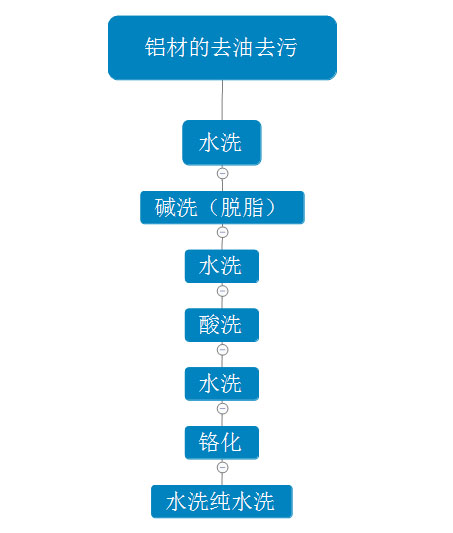

1.前处理流程：

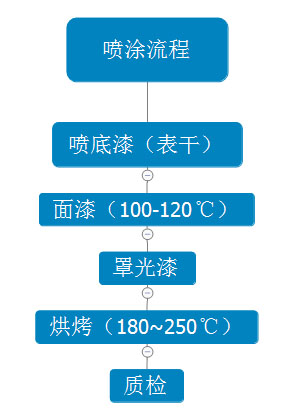

2.喷涂流程：
3.喷涂工艺有三次喷涂（喷底面漆+面漆+罩光漆）和二次喷涂（底漆+面漆）。
4.4.两次喷涂现已有低温烘烧涂料、底漆喷涂后静置1小时，再喷面漆静置1小时后烘烤（60－80℃烘烤20—30min）
油漆对比
上一篇：
天津市双狮涂料有限公司 备案号：
