环氧富锌底漆厂家-高温防腐漆品牌
双狮施工工艺
> 技术服务 > 施工工艺

耐高温漆施工工艺

来源:      时间:2015/6/18 13:09:20

耐高温漆施工工艺:

常言道,三分油漆,七分施工。

很多油漆厂对于油漆生产非常专业,但对于油漆施工却不擅长。因此其施工说明也写的语焉不详。即使其油漆质量再好,碰上缺乏经验的施工人员,也难以获得理想的漆膜质量。

双狮涂料作为耐高温涂料及涂装方案供应商,深知一份简洁、明了而又不失详尽的施工说明对于油漆用户的重要性,特将本公司W61-650耐高温漆施工说明公布如下:

施工条件:

环境温度:2~45℃;底材温度:高于露点3℃。相对湿度:25%~75%。

表面处理:

被涂钢铁表面,必须彻底清除油污,氧化皮,铁锈,旧涂层等。

可采用抛丸或喷砂方法,达到Sa2.5级,也可采用手工除锈方法,达到ST3级。粗糙度达到30-70μm。

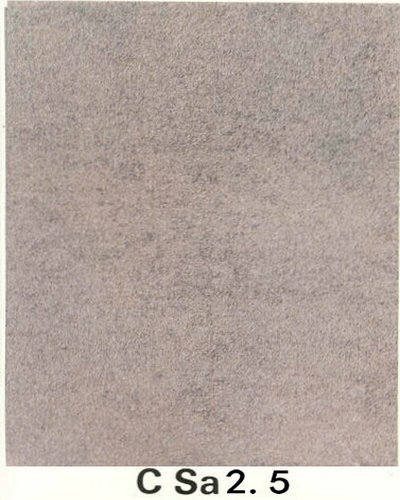

喷砂处理至Sa2.5的钢板图片

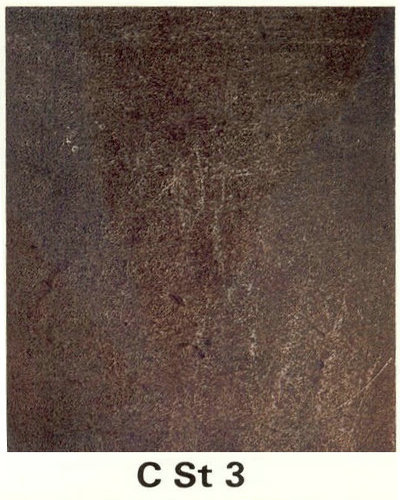

动力除锈至St3级的钢板照片


稀料开稀

施工前油漆进行兑稀,具体操作方法如下:

开罐后,如有添加剂,按照规定比例,将添加剂加入主漆当中。充分搅拌均匀。

添加稀释剂以调整施工粘度:

手工喷涂建议底漆加入30%-40﹪稀释剂,面漆加入20%-40%稀释剂;

静电喷涂建议底漆加入40﹪静电专用稀释剂,面漆加入20%-40%静电专用稀释剂。

施工方法:

高压无气喷涂:

喷孔0.4-0.5mm,

喷涂压力12-15Mpa。

有气喷涂:

喷孔2.0-2.5mm

,喷涂压力0.3-0.4Mpa。

静电喷涂:

静电喷涂:静电值15-55兆欧,

喷涂压力:底漆18Mpa,面漆20Mpa;

工件间隔(1.5-2)米/分钟。


兑稀量、喷涂的遍数、喷涂压力,根据现场空压机大小,喷枪口径可自行调整,能达到涂膜厚度即可。


其他注意事项:

喷枪移动速度一般在30~60cm/s内调整,并要求恒定。


喷枪与被涂物体之间保持垂直
喷枪与被涂物体之间的距离
每道喷枪之间的重复

如果喷枪倾斜并呈圆弧状运行或运动速度多变,

都得不到厚度均匀的漆膜,并易产生条纹和斑痕

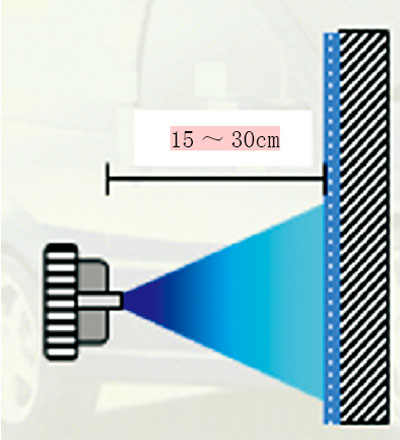

喷枪与工件表面的距离一般在在15~30cm之间。

要获得更湿、色深和较厚的涂层,距离可近些;

要获得更干、色浅和较薄的涂层,距离可远些

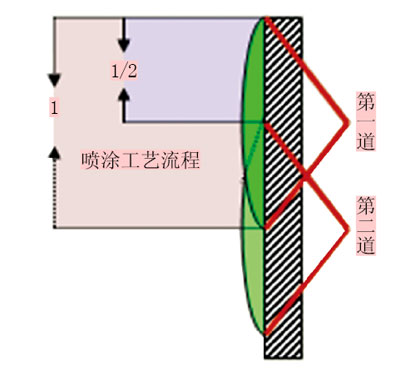

相邻喷涂行程应有个搭接量,即重合率,重合率应达到50%~67%,

过快或者搭接不多时,就不易得到平滑的漆膜。

当对漆层厚度的均匀性要求高时应采用交叉喷涂法,

即先做竖直方向的喷涂,然后再做水平方向的喷涂。


底面涂装间隔:

喷完底漆0.5h后喷面。

漆膜厚度(干膜):

冷轧钢板、镀铝板:底漆30-40μm 面漆25-35μm ,

铸铁板:底漆40-50μm,面漆25-35μm),

烘干:

底漆、面漆喷涂完成后后需放置30分钟后进炉烘。放入工件时,烘箱温度不得高于100℃。

烘干条件:210-220℃,40分钟。

喷涂完成后的样板:

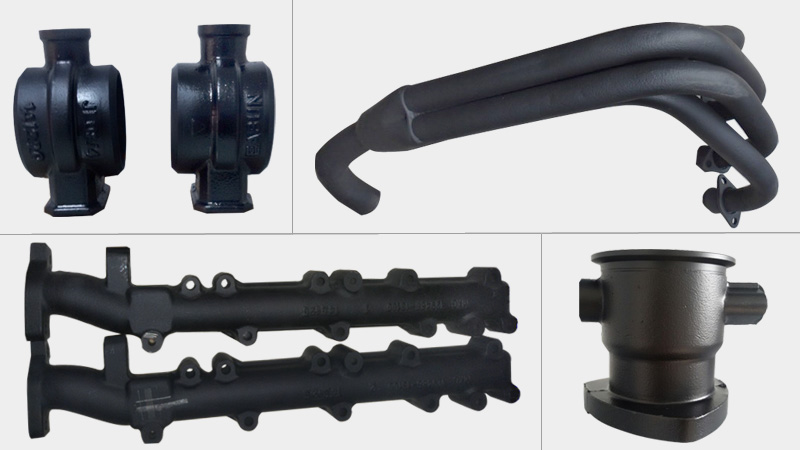

黑色耐高温漆

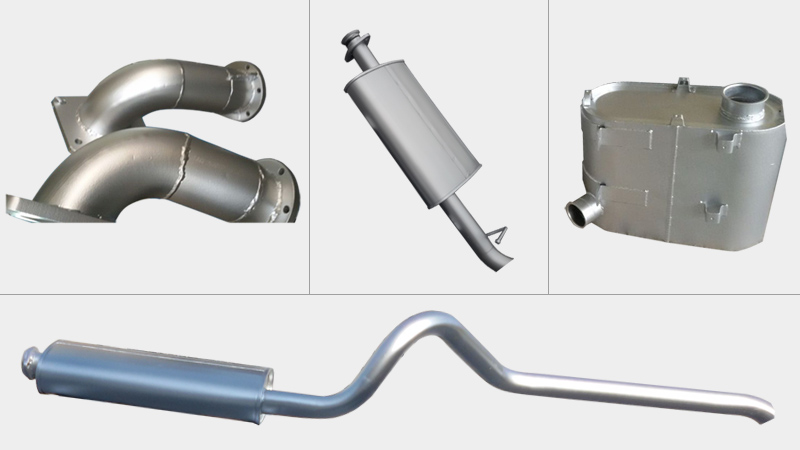

银色耐高温漆


双狮-下一篇新闻 下一篇:

金属漆喷涂工艺

热门产品:冷镀锌漆 环氧富锌底漆说明书 耐高温漆 丙烯酸聚氨酯面漆 聚氨酯漆 丙烯酸漆 环氧树脂漆 不锈钢油漆 环氧面漆 环氧底漆 环氧煤沥青漆 有机硅耐高温漆 环氧云铁中间漆 氯化橡胶漆 带锈防锈漆 环氧锌黄底漆
双狮
天津市双狮涂料有限公司 备案号:
网上违法和不良信息举报方式:中央网信办互联网违法和不良信息举报中心(点击进入)天津市互联网违法和不良信息兴报中心(点击进入)(举报邮箱:tjjubao@tj.gov.cn)
销售热线:15510888577 E-mail:shuangshituliao@163com 地址:武清区曹子里乡工业区花城中路正新道
