产品简介
产品名称:PUCD200聚氨酯底漆 漆膜颜色:灰色 包装规格:20+4kg/组 混合比例:5:1 理论涂布率:0.16千克/平方米/50微米 涂装膜厚:干膜:50-80微米/道;湿膜:100-170微米/道 |
PUCD200聚氨酯底漆由聚氨酯树脂、防锈颜料、助剂和专用固化剂组成,聚氨酯底漆的防腐性优异,适应性好。
防腐特性 涂层防腐性优良,耐水、耐潮湿,防锈效果好 | 附着力强 漆膜与基材附着力强,粘附牢固,涂层不脱落 |
机械性能 漆膜耐冲击性、弯曲性、硬度等指标符合标准 | 配套优异 与专用中间漆、面漆配套使用,涂层体系完善,防护优异 |
主要用途
PUCD200聚氨酯底漆主要用于钢结构、机械、设备等的防腐,作为底漆使用,配套专用的面漆,组成完整的配套体系可达到良好的保护效果。

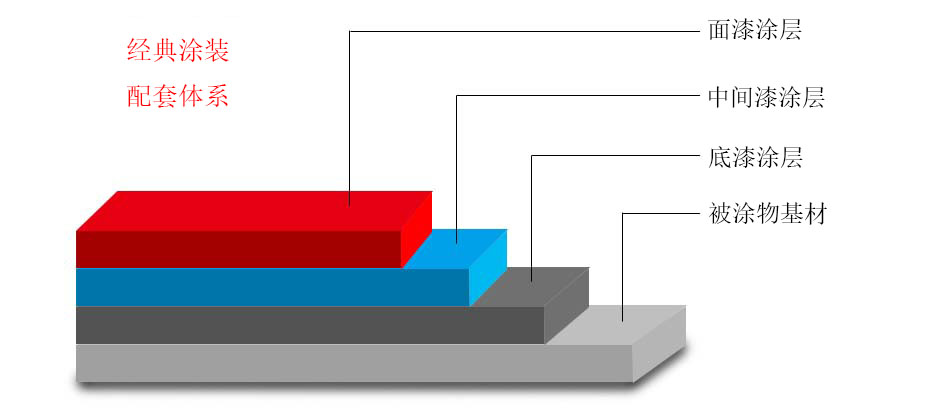

配套体系
PUCD200聚氨酯底漆作为底漆使用,可配套中间漆或面漆,常用配套方案:
PUCD200聚氨酯底漆+PU800丙烯酸聚氨酯面漆/PUCM200聚氨酯面漆
PUCD200聚氨酯底漆+EZ28环氧云铁中间漆+PU800丙烯酸聚氨酯面漆
施工工艺
表面处理
被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达瑞典除锈标准Sa2.5级,粗糙度达30~70μm; 也可采用手工除锈方法,达瑞典除锈标准ST3级,粗糙度达30-70μm。
施工方法
PUCD200聚氨酯底漆采用无气喷涂、空气喷涂、刷涂、滚涂(专用)
施工方法 | 喷嘴尺寸 | 出口压力 | 稀释比率(质量比) |
无气喷涂 | 0.43mm-0.53mm | 10-15Mpa | 20-25% |
空气喷涂 | —— | —— | 30-40% |
刷涂,辊涂 | —— | —— | 5-15% |
稀释剂 | 聚氨酯稀释剂 |
干燥时间&涂装间隔
温度 | -5℃ | 10℃ | 20℃ | 30℃ |
指触干燥 | 4hrs | 2hrs | 1hr | 1hr |
半硬干燥 | 24hrs | 16hrs | 10hrs | 6hrs |
最小涂装间隔 | 30hrs | 24hrs | 16hrs | 12hrs |
最大涂装间隔 | 7days | 7days | 7days | 7days |
其他项目
施工温度:5℃~40℃
混合:使用动力工具或手动工具充分搅拌均匀
混合比例:主剂/固化剂=5/1(质量比)
混合使用期:
温度 | 10℃ | 20℃ | 30℃ |
时间 | 8hrs | 6hrs | 4hrs |
贮存条件
贮存于干燥阴凉的环境中,远离热源及火源。包装桶必须保持封闭。
贮存期限:自生产之日起12个月(25℃)
安全措施
1、避免接触皮肤和眼睛;
2、油漆接触到皮肤,应用温水或者适当的清洗剂清洗。油漆接触到眼睛,应用大量水冲洗并立即就医。
3、保证良好的通风。
4、涂料中含有可燃物质,请远离火花。
5、现场遵守一切健康安全规定。
品质保证
